晶振是電子設備中常見的元件，用于產生穩定的時鐘信號。在晶振技術領域，了解相關的術語和名詞對于正確選擇和應用晶振至關重要。本文將深入解析一些常見的晶振相關名詞，幫助讀者更好地理解晶振技術。

  頻率穩定度(Frequency Stability)

  頻率穩定度是指晶振輸出信號的頻率變化程度。高頻率穩定度表示輸出信號的頻率變化非常小，晶振具有更好的時間計量能力。

  頻率容差(Frequency Tolerance)

  頻率容差是指晶振輸出信號的頻率與其標稱頻率之間的最大偏差。它通常以百分比或 parts per million (ppm) 來表示，用于評估晶振的頻率精度。

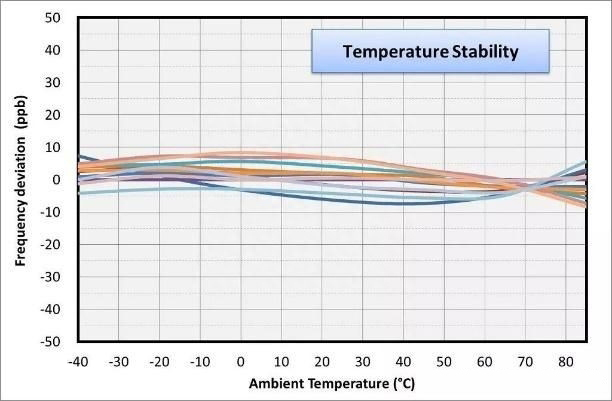

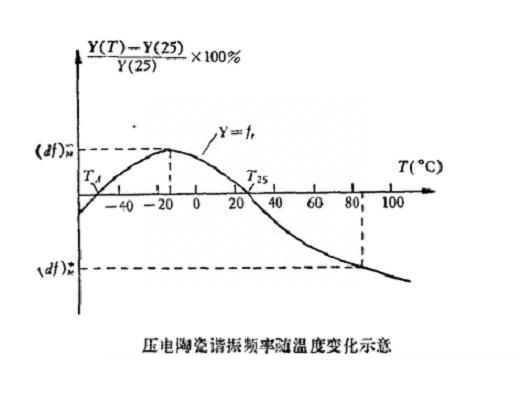

  溫度穩定度(Temperature Stability)

  溫度穩定度是指晶振輸出信號的頻率隨溫度變化的程度。高溫度穩定度意味著晶振在不同溫度下能夠保持較穩定的頻率輸出，適用于寬溫度范圍的應用。

  驅動功率(Drive Level)

  驅動功率是指晶振輸出信號所能提供的最大輸出功率。較高的驅動功率意味著晶振可以驅動更多的負載電路，適用于需要驅動復雜電路的應用。

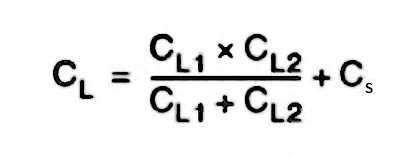

  負載電容(Load Capacitance)

  負載電容是晶振所需的外部電容，用于調整晶振的共振頻率和穩定性。選擇適當?shù)呢撦d電容可以優化晶振的性能。

  相位噪聲(Phase Noise)

  相位噪聲是晶振輸出信號相位的瞬時波動或波動幅度。較低的相位噪聲表示晶振具有更好的頻率穩定性和較少的時鐘抖動。

  啟動時間(Startup Time)

  啟動時間是指晶振從斷電狀態到達穩定工作狀態所需的時間。啟動時間取決于晶振的內部電路和特性。

  儲存溫度范圍(Storage Temperature Range)

  晶振在未使用時可以安全存放的溫度范圍。該范圍是指晶振可以在其中長期存放而不會受到損壞或性能下降的溫度范圍。一般而言，晶振的儲存溫度范圍通常在-40°C至+85°C之間。超出該范圍的溫度可能會導致晶振內部材料的變脆、凍結、膨脹或失效，從而影響晶振的性能和可靠性。因此，在存儲晶振時，應盡量遵守制造商提供的儲存溫度范圍。

  諧振電阻(Resonance Resistance)

  是指晶振器在諧振頻率下的電阻值。它由晶振器內部電路元件的阻性部分和外部電路連接的負載電阻共同組成。諧振電阻在調節振蕩電路的阻尼效果方面起著重要作用，影響晶振器的性能和穩定性。選擇合適的諧振電阻可以確保振蕩器在諧振頻率附近穩定工作。

  晶振器的老化率(Aging Rate)

  是指晶振器在使用時間推移過程中，其頻率逐漸發生變化的速度。隨著晶振器的使用時間增加，由于內部材料的物理和化學變化，以及外界環境的影響，晶振器的頻率可能會發生微小的漂移或變化。老化率描述了這種頻率變化的速率。

  較低的老化率表示晶振器頻率變化緩慢，而較高的老化率表示頻率變化較快。晶振器的老化率是一個重要指標，特別對于需要高精度時鐘信號的應用，需要考慮晶振器的老化特性以確保系統的可靠性和準確性。

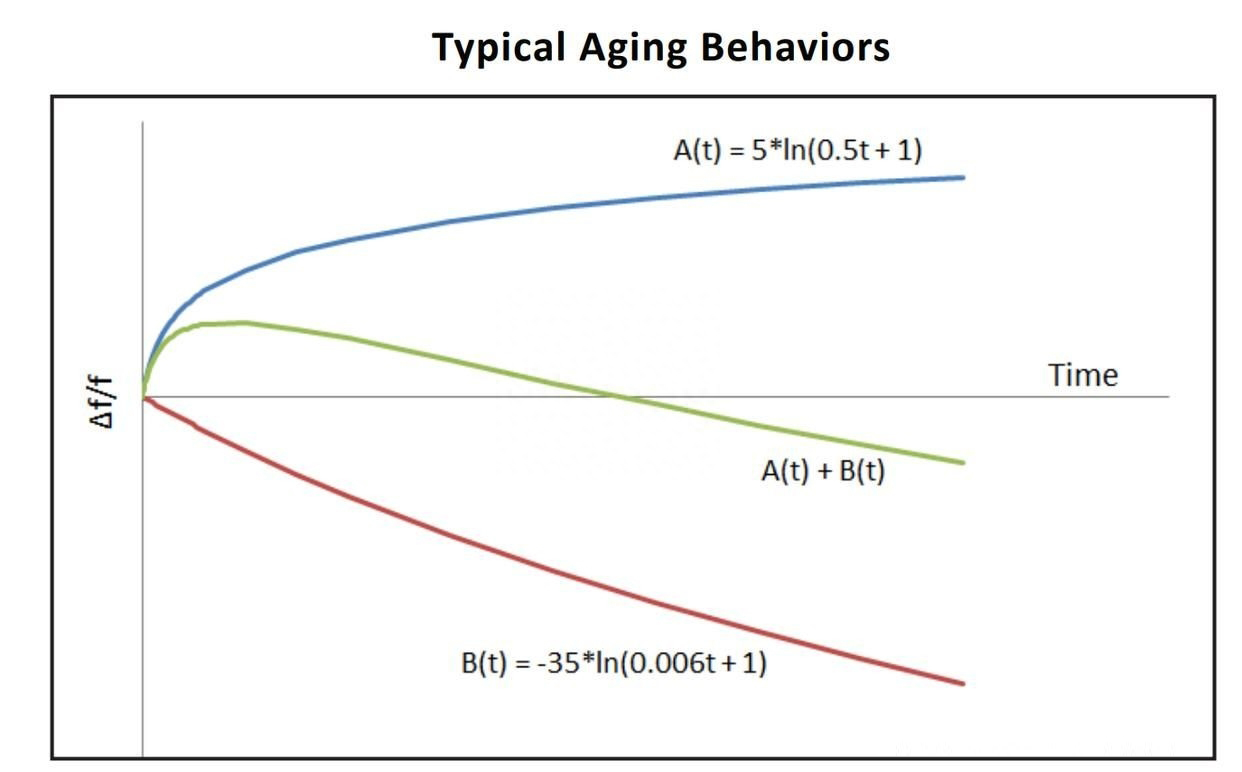

  典型的老化行為

  這些術語和名詞涵蓋了晶振設計和性能評估的不同方面。深入了解這些術語可以幫助工程師在選擇、應用和優化晶振時做出更明智的決策，以滿足特定的應用需求。掌握晶振技術的關鍵概念和術語有助于確保電子設備的穩定運行和性能優化。無論是在通信領域、計算機科學還是其他技術領域，對晶振技術的深入了解都是不可或缺的。
